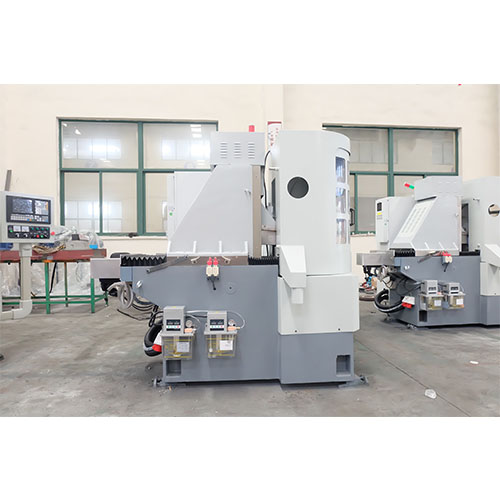

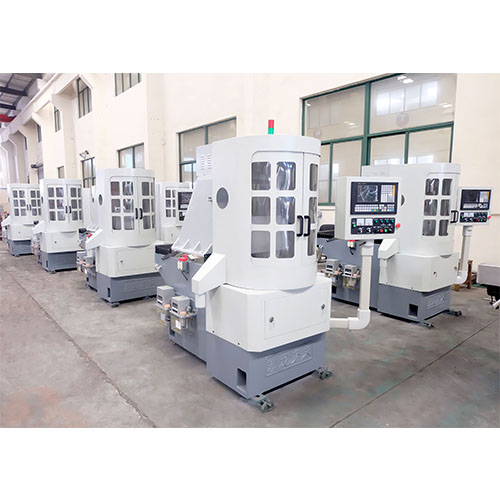

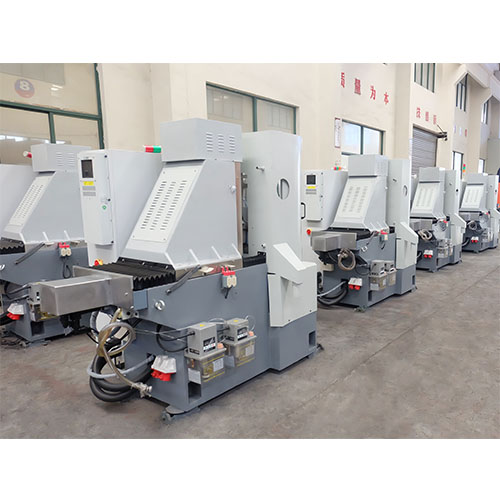

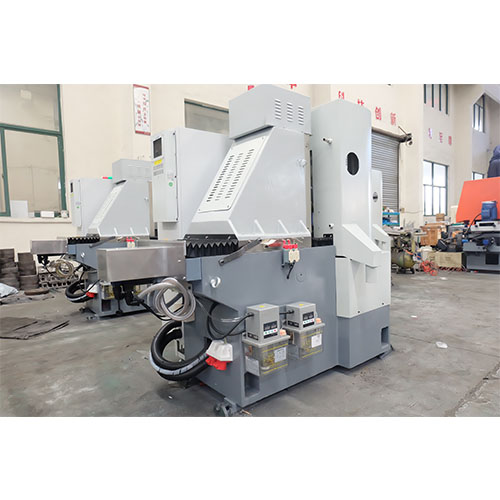

臥軸圓臺平面磨床M7325是我公司吸收國內外高精磨床結構與制造技術開發出的新型系列臥軸式圓臺平面磨床。
工作圓臺直徑ф250mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌和滾珠傳動單元，采用準確定位伺服電機驅動。
整(zheng)體結(jie)構穩重緊湊(cou)、精度(du)高、性能(neng)可(ke)靠、制造工藝性好(hao)，操(cao)作使用方便。
18072822299
適用(yong)·范圍
● 采用(yong)砂輪周邊(bian)磨削(xue)，工(gong)(gong)件上(shang)下兩(liang)平(ping)面均可(ke)獲得高精度(du)平(ping)行(xing)度(du)、尺寸精度(du)和工(gong)(gong)件表面粗糙度(du)。
● 適合圓(yuan)臺平面(mian)磨削，本機主要磨削直徑(jing)φ250范圍內的圓(yuan)形端(duan)面(mian)、平面(mian)加工件(jian)（根據(ju)需要可定(ding)制(zhi))。
● 適用(yong)磨(mo)削(xue)環形零件，適用(yong)于鋸(ju)片廠(chang)(chang)、軸承廠(chang)(chang)、汽配(pei)廠(chang)(chang)、陶瓷密(mi)封(feng)件廠(chang)(chang)、摩擦(ca)片廠(chang)(chang)、活(huo)塞廠(chang)(chang)、發(fa)動機廠(chang)(chang)、工具(ju)(ju)廠(chang)(chang)和(he)一般機械廠(chang)(chang)的產品車間和(he)工具(ju)(ju)車間，磨(mo)削(xue)加工精密(mi)零件。
產(chan)品·特點
磨頭結構
磨頭采(cai)用靜壓結(jie)構，克服了軸(zhou)(zhou)(zhou)承啟(qi)動和(he)停(ting)止(zhi)時出(chu)現(xian)的干摩擦造成的軸(zhou)(zhou)(zhou)與軸(zhou)(zhou)(zhou)承磨損現(xian)象，提(ti)高了主(zhu)(zhu)軸(zhou)(zhou)(zhou)的使用壽命及精度(du)保持性(xing)；當主(zhu)(zhu)軸(zhou)(zhou)(zhou)啟(qi)動后，依(yi)靠淺腔階(jie)梯效應(ying)形成較大(da)的動壓承載(zai)力，大(da)大(da)地提(ti)高了主(zhu)(zhu)軸(zhou)(zhou)(zhou)剛(gang)度(du)；高壓油膜的均化作(zuo)用和(he)良好和(he)抗振(zhen)性(xing)保證了主(zhu)(zhu)軸(zhou)(zhou)(zhou)具有很高的旋(xuan)轉(zhuan)精度(du)和(he)運(yun)轉(zhuan)平穩性(xing)。（7.5）KW電機驅動，最高轉(zhuan)速2220rpm。
機床零部件
機床上重要(yao)零部件，均采用品(pin)牌(pai)廠(chang)家產品(pin)，質量可靠，易(yi)于維護(hu)。如導軌用德國力士樂(le)品(pin)牌(pai)，臺灣(wan)絲桿，進(jin)口電器，海(hai)利普變頻(pin)器等(deng)等(deng)。
鑄件材料
鑄件采(cai)用375HT材料，材質好，強(qiang)度高，床身立柱均采(cai)用二次回火處理，消除內應力(li)，延長機床壽(shou)命(ming)，以(yi)確保高精度，高剛性，延長機床壽(shou)命(ming)。
床身立柱
床(chuang)身立柱均用進口(kou)加工(gong)中心和進口(kou)龍門加工(gong)中心加工(gong)，高精的加工(gong)設備和加工(gong)工(gong)藝保(bao)證了精度。

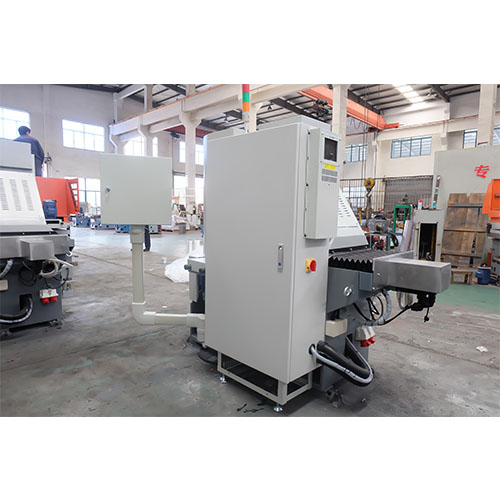

電氣采用獨立電柜
電氣(qi)采(cai)用獨立(li)電柜，獨立(li)操縱臺，自(zi)主研發的(de)數(shu)控系統控制，可實現(xian)自(zi)動(dong)控制，自(zi)動(dong)完成循環磨削，自(zi)動(dong)檢測(ce)對刀，自(zi)動(dong)分辨、自(zi)動(dong)補償，操作簡單方便(bian)。
裝置結構
橫向進給(gei)及垂(chui)直進給(gei)裝(zhuang)置，由伺服電機（≥10N.m）、減(jian)速機構、滾珠絲杠、直線導軌。其中垂(chui)直軸有制動或自鎖裝(zhuang)置，并配(pei)有光柵尺絕對坐標定位(wei)。
設置潤滑點
磨床各導軌處均設置潤滑(hua)點，由電動(dong)潤滑(hua)泵(beng)進行潤滑(hua)。為工作臺配備獨立供油箱(xiang)，進、回管路通(tong)過拖(tuo)鏈合理(li)布局。

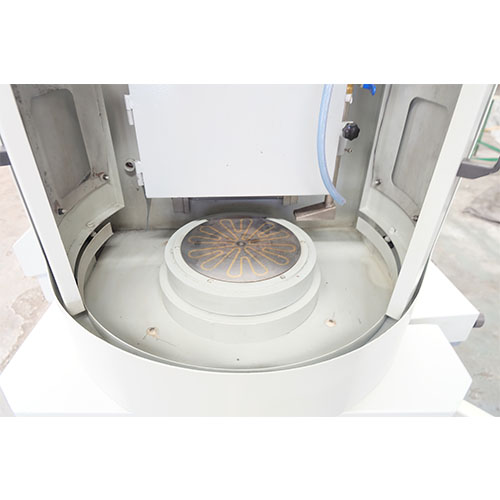

芯線圈設計
電磁吸(xi)盤(pan)采(cai)用(yong)銅芯(xin)線圈設計(ji)，表(biao)面花盤(pan)采(cai)用(yong)同心圓并割(ge)花設計(ji)，客戶(hu)也可定制花盤(pan)。表(biao)面磁力均勻，并配備了自動充退磁裝置，具有磁力可調、失(shi)磁保護等功能。
不變形，精度高
加工(gong)產品不變形，精度高，工(gong)件厚(hou)度差距(ju)保持在 0.003mm以內，具體詳見產品參數表。
技術(shu)·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM7325 | SSKM7325 | SKMG7325 | SSKMG7325 |
| 工作臺直徑（mm） | Φ250 | Φ250 | Φ250 | Φ250 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ250*100 | Φ250*100 | Φ250*100 | Φ250*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0～300 | 0～300 | 0～300 | 0～300 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 50 | 50 | 50 | 50 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 6 | 6 | 6 | 6 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 200 | 200 | 200 | 200 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ350*40*Φ127 | Φ350*40*Φ127 | Φ350*40*Φ127 | Φ350*40*Φ127 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.005/1000 | 0.005/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.003 | 0.003 | 0.001 | 0.001 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 1.1 | 1.1 | 1.1 | 1.1 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 7.5 | 11 | 7.5 | 11 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服10N.m | 伺服10N.m | 伺服10N.m | 伺服10N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服10N.m | 伺服10N.m | 伺服10N.m | 伺服10N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 120 | 120 | 120 | 120 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 2200 | 2200 | 2200 | 2200 |
| Net Weight(kg) |
