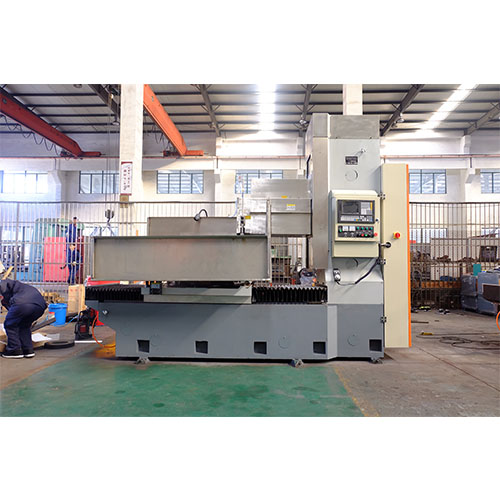

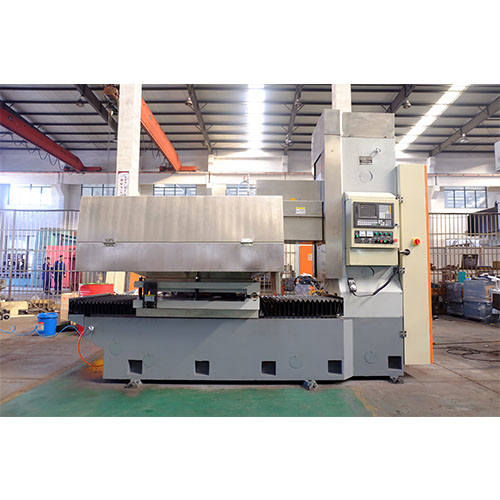

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構(gou)穩(wen)重緊湊、精(jing)度高、性能(neng)可靠、制造(zao)工藝(yi)好，操作方(fang)便。
18072822299
適(shi)用·范圍(wei)
● 采用砂輪(lun)周邊磨削，工件上下兩平(ping)面(mian)均可獲得高精度(du)平(ping)行度(du)、尺寸精度(du)和工件表面(mian)粗(cu)糙度(du)。
● 適(shi)合圓臺平面磨(mo)削，本(ben)機主要磨(mo)削直徑φ2050范圍內的(de)圓形端(duan)面、平面加(jia)工件（根據需要可定制(zhi))。
● 適用(yong)磨(mo)削環形(xing)零件，適用(yong)于鋸片廠、軸承廠、汽配廠、陶瓷密封件廠、摩擦片廠、活塞廠、發動機(ji)廠、工具(ju)廠和一般機(ji)械(xie)廠的產(chan)品車間和工具(ju)車間，磨(mo)削加(jia)工精密零件。
產品·特(te)點
磨頭結構
磨頭(tou)采用(yong)(yong)靜壓(ya)結(jie)構，克服了(le)軸(zhou)(zhou)承(cheng)啟(qi)動和停止時出現(xian)的(de)(de)干摩擦造成的(de)(de)軸(zhou)(zhou)與軸(zhou)(zhou)承(cheng)磨損現(xian)象，提(ti)高(gao)了(le)主(zhu)(zhu)軸(zhou)(zhou)的(de)(de)使(shi)用(yong)(yong)壽命(ming)及精度(du)(du)保持性(xing)；當主(zhu)(zhu)軸(zhou)(zhou)啟(qi)動后，依靠淺(qian)腔階梯效應形成較大(da)的(de)(de)動壓(ya)承(cheng)載力，大(da)大(da)地提(ti)高(gao)了(le)主(zhu)(zhu)軸(zhou)(zhou)剛(gang)度(du)(du)；高(gao)壓(ya)油膜的(de)(de)均化(hua)作用(yong)(yong)和良好和抗(kang)振(zhen)性(xing)保證了(le)主(zhu)(zhu)軸(zhou)(zhou)具有很(hen)高(gao)的(de)(de)旋轉精度(du)(du)和運轉平穩性(xing)。（11）KW電機驅(qu)動，最高(gao)轉速1450rpm。設備采用(yong)(yong)高(gao)速（CBN）砂輪(lun)加工(gong)兩端面(mian)，提(ti)高(gao)端面(mian)光潔度(du)(du)。（砂輪(lun)可根據用(yong)(yong)戶需求定(ding)制）
機床重要零部件
機床重要零部件，均采用(yong)品(pin)牌(pai)廠家產(chan)品(pin)，質量可靠，易于維護。如導軌用(yong)德國力士樂品(pin)牌(pai)，臺灣(wan)絲桿，進口電器，海利普變頻器等等。
鑄件材料
鑄(zhu)件(jian)采用375HT材料，材質好，強度(du)高，床身立(li)柱均采用二次(ci)回(hui)火(huo)處(chu)理，消除內應力，延(yan)長機(ji)床壽(shou)(shou)命，以確(que)保高精度(du)，高剛性，延(yan)長機(ji)床壽(shou)(shou)命。
床身立柱
床身(shen)立(li)柱均(jun)用進口(kou)加(jia)工(gong)中心和進口(kou)龍門加(jia)工(gong)中心加(jia)工(gong)，高精(jing)(jing)的加(jia)工(gong)設備和加(jia)工(gong)工(gong)藝保(bao)證了精(jing)(jing)度。
電氣采用獨立電柜
電氣采用獨(du)立電柜(ju)，獨(du)立操縱臺，自主研發的數控系統(tong)控制(zhi)，可實現自動(dong)控制(zhi)，自動(dong)完成循環磨削(xue)，自動(dong)檢測對刀(dao)，自動(dong)分(fen)辨(bian)、自動(dong)補償，操作簡單方便(bian)。
裝置結構
橫向進給及(ji)垂(chui)直進給裝(zhuang)置，由伺服電機（≥10N.m）、減速機構(gou)、滾珠絲杠、直線(xian)導軌。其(qi)中(zhong)垂(chui)直軸有(you)制動或自鎖裝(zhuang)置，并(bing)配有(you)光柵尺絕對坐標定位。
設置潤滑點
磨床各導軌處均(jun)設(she)置潤滑點，由電動潤滑泵進行潤滑。為工作臺(tai)配備(bei)獨立供油箱，進、回管路通過拖鏈合理布局。
芯線圈設計
電磁(ci)吸盤(pan)(pan)采(cai)用(yong)銅芯線(xian)圈設(she)計，表(biao)面(mian)花盤(pan)(pan)采(cai)用(yong)同心(xin)圓并割花設(she)計，客戶也可(ke)定制花盤(pan)(pan)。表(biao)面(mian)磁(ci)力(li)均勻(yun)，并配備了自動充退磁(ci)裝(zhuang)置，具(ju)有磁(ci)力(li)可(ke)調(diao)、失磁(ci)保護等功能。
不變形，精度高
加工產(chan)品(pin)不變形(xing)，精度高(gao)，工件厚(hou)度差(cha)距保持在 0.01mm以(yi)內，具體詳見產(chan)品(pin)參(can)數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
