矩臺磨GTS-4008AHR/AHD/MSI
|
能力(li) |
工作臺(tai)工作面積(×mm) |
1000x400 |
||||
|
工作臺面至主軸(zhou)中心最(zui)大(da)距(ju)離(li)(mm) |
600 |
|||||
|
工(gong)作(zuo)臺面(mian)最大承受重(zhong)量(liang)(Kg) |
550 |
|||||
|
工(gong)作臺 |
工作臺T型槽(mm×N)
|
14x3 |
||||
|
工(gong)作臺(tai)速(su)度(du)(m/min) |
5-25 |
|||||
|
前后手(shou)輪進刀(mm) |
一格(ge) |
0.02 |
||||
|
一(yi)圈 |
4 |
|||||
|
前后自動進(jin)給(mm) |
AHR/AHD：0.1-10 |
MSI：0.03-20 |
||||
|
前(qian)后(hou)馬達轉速(R.p.m) |
50 HZ |
700 |
||||
|
60 HZ |
840 |
|||||
|
砂輪 |
砂輪尺寸(cun)(mm) |
355x(20-40)x127 |
||||
|
砂(sha)輪轉速(R.p.m) |
50 HZ |
1450 |
||||
|
60 HZ |
1750 |
|||||
|
上下結(jie)構 |
最(zui)大移動量(mm) |
500 |
||||
|
上下手輪進(jin)刀(dao)(mm) |
一格 |
0.002 |
||||
|
一(yi)圈 |
0.4 |
|||||
|
自動給進量(mm) |
AHD/MSI：0.001-0.04 |
|||||
|
上下快速(su)移動量(mm/min) |
180 |
|||||
|
馬達(da) |
主軸馬達(HP×P) |
7.5x4 |
||||
|
油壓馬達(da)(HP×P) |
3x6 |
|||||
|
吸(xi)塵馬達(HP×P) |
1/2x2 |
|||||
|
沖(chong)水馬(ma)達(HP×P) |
1/8x2 |
|||||
|
上下驅(qu)動馬(ma)達(W) |
AHR：80w |
AHD/MSI：400w |
||||
|
前后驅動(dong)馬達(da)(W) |
AHR/AHD：40w |
MSI： 400w |
||||
|
尺寸(cun) |
機器尺(chi)寸(cun)(mm) |
2300x3850x1980 |
||||
|
凈重(Kg) |
2600 |
|||||
|
毛重(Kg) |
3000 |
|||||
臥軸(zhou)矩臺平面磨(mo)床主要是用砂(sha)輪周邊磨(mo)削鋼料(liao)、鑄(zhu)鐵及有色金(jin)屬(shu)等各種材料(liao)。
根據工件材料、形狀(zhuang)，可采用不同的(de)裝夾、定位方(fang)法。一般平(ping)面(mian)，可以采用電磁吸盤或(huo)直(zhi)接緊(jin)固于工作臺上進行(xing)磨削加工；平(ping)面(mian)、直(zhi)角(jiao)面(mian)、任意角(jiao)度、圓柱(zhu)端面(mian)及其它一些特殊形狀，可在夾具或(huo)多(duo)功能強力電磁吸盤上進行(xing)磨削加(jia)工。
一、性能：
1、AHR:前后、左右自動(dong)，上下快動(dong)；
2、AHD：前后(hou)、左(zuo)右(you)、上下三軸(zhou)全自動(dong)，上下伺服；PLC程序伺服電機控制，帶觸摸屏操作；
3、MSI：前后、左右、上下三軸全自動，雙軸伺服，PLC程(cheng)序伺服電機控制，帶觸摸屏操作(zuo)；
二、設備的結構(gou)：
（1）設備(bei)的總體布局

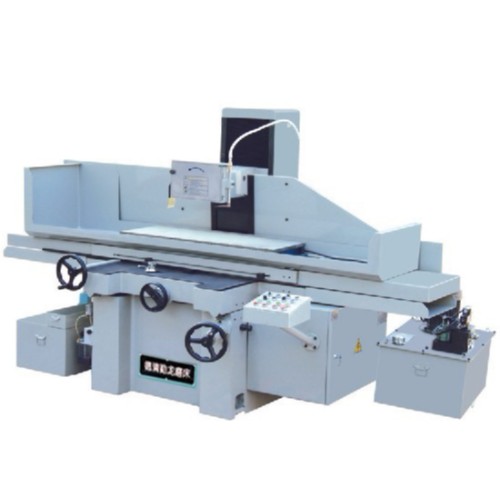

1．臥軸(zhou)矩臺平面磨(mo)床
2．砂(sha)輪(lun)架的(de)砂(sha)輪(lun)冷卻(que)由獨立的(de)冷卻(que)系統，在每(mei)個砂(sha)輪(lun)上均有(you)冷卻(que)液噴嘴，在設備一端有(you)獨立冷卻(que)水箱。
3．在磨床(chuang)床(chuang)身的一端(duan)，具有(you)獨立的潤滑控制油箱(xiang)，該潤滑系統對工作臺運(yun)動的導軌進行連續的潤滑。
（2）磨(mo)床的主要機械結構特性
注：1、主要結(jie)構部分采用強(qiang)度、耐(nai)磨(mo)性、耐(nai)熱性均較好，減振性能良(liang)好的(de)灰鑄鐵HT250。內(nei)部合理布(bu)筋，增強了剛性(xing)。 X軸(zhou)（工(gong)作臺）用油壓驅動(dong)做(zuo)往(wang)復運動(dong)；Y軸（前后(hou)方向）采(cai)用托板(ban)式(shi)由電機驅動滾珠絲桿進行往復運動； Z軸（磨頭）通過蝸輪帶動(dong)“ T”型絲桿進行(xing)往復運動(dong)，以保證其(qi)進刀精準(zhun)；
（3）導(dao)軌(gui)形式
注：采(cai)用一“V”一(yi)“平”鐵塑導軌(gui)；
（4）砂輪架結構
注：砂輪架采(cai)用(yong)雙層(ceng)布筋，以保(bao)證其剛性；磨頭上下運動采(cai)用(yong)滑板式結構(gou)，可以辟免由于工作年限長導(dao)致(zhi)進刀不準；
（5）整機電氣(qi)系統采用多個電器組(zu)進行控制。并有(you)以下幾點：
1＞、安(an)全保護(hu)（機械互鎖）指(zhi)將上下(xia)進(jin)刀與(yu)砂輪(lun)轉(zhuan)動進(jin)行互鎖，只有(you)(you)砂輪(lun)轉(zhuan)動時才可以進(jin)刀，能有(you)(you)效防止(zhi)因(yin)人為操作不擋引起的不必(bi)要損失；
2＞、（電路的）過載是指無故障情況下電路超過滿(man)載值；
3＞、緊(jin)急停止是指在某種緊(jin)急情況下需要停止時的操作(zuo)；
4 ＞、本機完成符合GB5226.1-2002/IEC60204-1:2000機械安全(quan)機械電氣設備。
三、其(qi)它電(dian)氣部件
注(zhu)：1＞、本(ben)機配24V20W照明燈；
2＞、主(zhu)軸（臺灣(wan)松(song)基--------+-2+-74）
3＞、主(zhu)軸馬(ma)達（臺灣）
4＞、油壓馬達（臺灣油升）
5＞、機械閥（臺灣俊全(quan)興）
6＞、油壓原(yuan)件(jian)（臺灣康(kang)百世(shi)）
7＞、油壓接頭（俊仁(ren)管件(jian)）
8＞、電(dian)氣控制(zhi)部分（西門子）
9＞、伺(si)服電機系統(日本三菱)
